Documentation DMSBox

2 ponts de Wheastone sont placés sur la DMSBox.

Ils permettent de brancher des jauges de déformation ou des capteurs de température ou d'autres capteurs résistifs nécessitant une amplification.

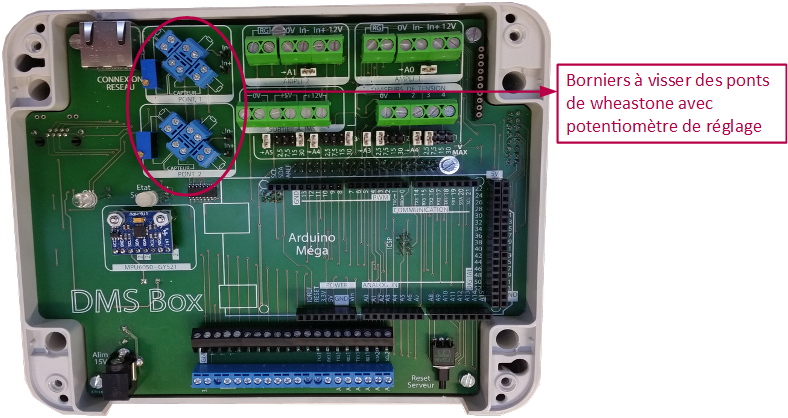

Les borniers à visser permettent de connecter la jauge ou le capteur ainsi que les résistances de même valeur que le capteur pour équilibrer le pont grossièrement (c'est à dire qu'il y ait 0 V aux bornes envoyées vers le montage amplificateur). Un potentiomètre réglable permet d'équilibrer le pont. Le pont est alimenté par 12 V.
