Montages amplificateurs
2 montages amplificateurs à base d'INA126 sont accessibles . Ils permettent d'éviter d'avoir à réaliser un tel montage pour des capteurs à base de jauges de déformation par exemple.

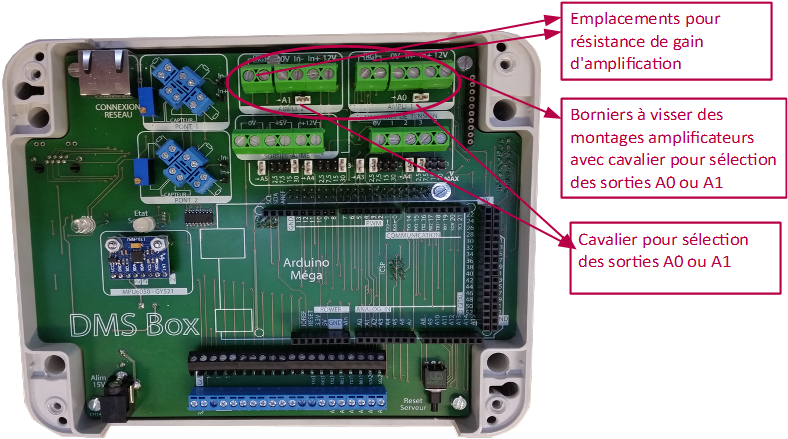

La zone de connexion comporte les deux entrées notées In+ et In- ainsi qu'une masse 0V et une alimentation 12V pour un capteur si nécessaire. Le cavalier de sortie permet de relier la sortie amplifiée du montage aux pins A0 ou A1 de la carte Arduino.
Il faut visser une résistance sur les borniers correspondant pour choisir l'amplification qui sera obtenue par la formule 80000/Rg+5. Exemple : si la résistance vaut 500 Ohm, l'amplification sera de 165.
Attention :
Si ces montages sont utilisés, il faut s'assurer qu'il n'y a aucune résistance branchée sur les ponts de Wheastone et qu'aucun capteur soit relié aux borniers à visser A0 et A1.
